기화식 냉풍기 및 산업용 에어쿨러 솔루션
AIR + WATER : 에너지 절감형 친환경 자연 냉방 시스템
경제적이고 환경 친화적인 자연 냉방 솔루션
코모스 기화식 냉방기(Air Cooler)는 공기와 물의 자연 증발 원리를 활용하여 에너지 비용 부담 없이, 산업 현장에 쾌적하고 신선한 공기를 대량 공급하는 친환경 시스템입니다.
작동 원리
"자연의 시원함을 그대로, 증발 냉각 시스템" 외부의 뜨거운 공기가 물에 젖은 고효율 냉각패드를 통과하면서 발생되는 기화 현상을 이용합니다.
• 열교환 : 더운 공기가 냉각패드를 통과하며 열을 빼앗기고 물이 증발
• 냉각 송풍 : 즉각적으로 변환된 차가운 공기를 팬(Fan)을 통해 실내에 공급
• 환기 효과 : 냉방과 동시에 실내에 오염된 공기를 밖으로 밀어내는 강력 환기 수행
바닷가 바람이나 마당에 물을 뿌렸을 때 주변이 시원해지는 원리와 동일한 자연 냉방 방식입니다.
주요 특징
1. 압도적인 에너지 절감 (Low Cost)
• 에코 드라이브 : 냉매 없이 물과 소형 팬만 작동하여 전력비를 최대 80% 절감합니다.
• 지능형 제어 : 스마트 컨틑롤 시스템의 온∙습도 정밀 센싱으로 불필요한 에너지 소모를 실시간 차단합니다.
2. 프리미엄 공기질 및 환기 (Fresh Air)
• 100% 신선외기 : 외부 공기를 상시 유입하여 먼지와 냄새를 제거하고 최적의 환기 성능을 유지합니다.
• 고효율 냉각 패드 : 벌집 구조 셀룰로오스 소재가 공기를 걸러주며, 강력하고 시원한 냉기를 생성합니다.
3. 손쉬운 자가 관리 (Easy Maintenance)
• 인텔리전트 클리닝 : 작동 종료 후 자동 세척 및 완전 배수가 진행되어 세균 번식과 악취를 근본적으로 방지합니다.
• 내부성 하우징 : 항부식성 폴리머 소재를 채택하여 직사광선(UV)과 오염에도 변형 없이 긴 수명을 보장합니다.
4. 친환경 ESG 솔루션 (Eco-Friendly)
• Zero 냉매 : 지구온난화에 영향이 없는 자연 냉방 방식으로 기업의 ESG 경영에 완벽히 대응합니다.
• 청결 유지 : 물청소가 가능한 냉각 패드로 별도의 소모품 비용 없이 경제적인 관리가 가능합니다.
도입 효과
전력비 대폭 절감 : 에어컨 대비 유지비 최대 80% 절약
생산성 향상 : 작업 환경 쾌적성 개선을 통한 작업 효율 증대
저렴한 투자비 : 일반 공조 설비 대비 설치 및 유지관리비가 매우 경제적
냉방 + 환기 동시 실현 : 문을 열어둔 채로 시원한 냉방 가능
유연한 설계 : 필요한 곳만 시원하게 하는 국소 냉방 및 건물 전체 냉방 지원

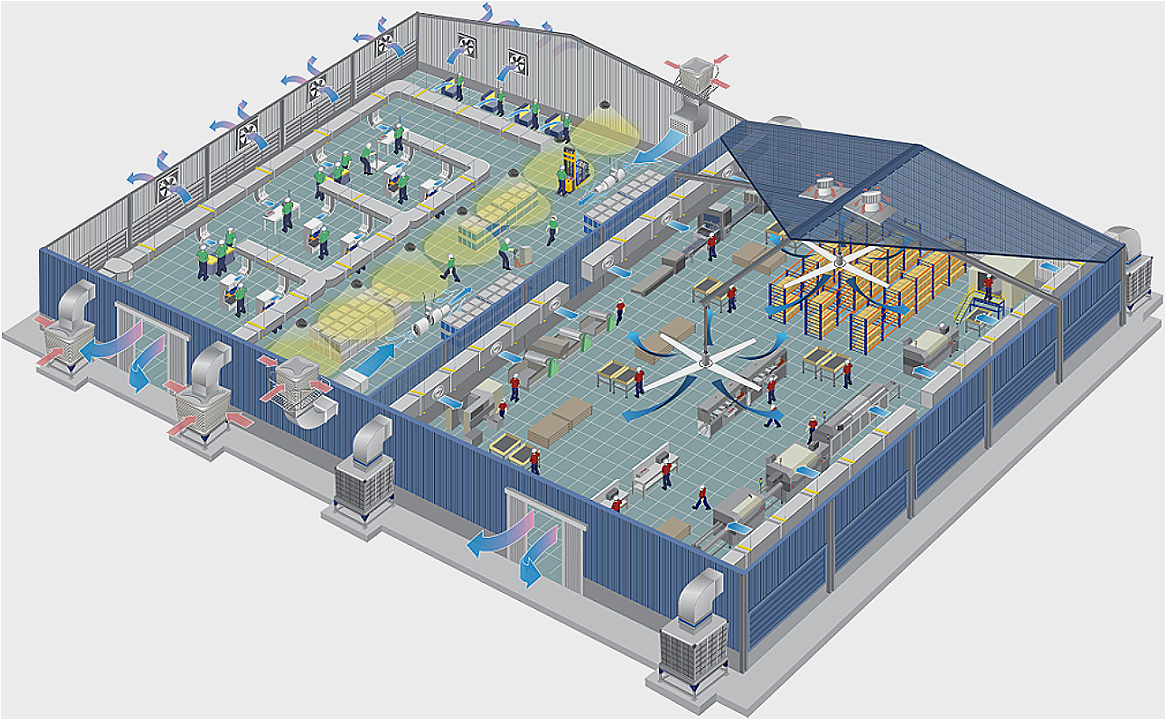

설치 방식
지붕 덕트형
지붕 설치 후 덕트를 통해 실내로 시원한 공기 하향 송풍
옥외 바닥 설치형
외부 바닥 거치 후 덕트를 통해 실내로 측면 송풍
실내 천장 설치형
천장에 직접 설치하여 실내 공기를 빠르게 냉각 및 순환
냉방과 환기시스템 설계 가이드
단순 냉방을 넘어 내부 오염 물질 배출과 온도 강하를 동시에 해결하는 정밀 설계를 제안합니다.
설계 포인트 : 여름철 피크 외기 조건 분석, 최적의 토출구 위치 및 높이 설정, 필요 환기 횟수 산출, 배기구(자연 배기, 배기 FAN 사용) 최적화
외기 조건에 따른 송풍온도
| 상대습도 | 30% | 40% | 50% | 60% | 70% | 80% |
| 외부온도 | 냉방기 송풍 온도 ℃ |
|||||
| 20 ℃ | 12 | 13.5 | 14.5 | 16.5 | 17 | 18.5 |
| 25 ℃ | 16 | 17 | 18.5 | 20 | 21.5 | 23 |
| 30 ℃ | 19 | 21 | 23 | 24.5 | 26 | 28 |
| 35 ℃ | 22.5 | 25 | 27.5 | 29.5 | 31 | 32.5 |
| 40 ℃ | 26 | 29 | 31.5 | 33.5 | 36.5 | N/A |
필요 환기 횟수
학교 다목적 체육관 : 5회/h
일반 공장 : 10회/h
용접작업 공장 : 25회/h
페인트 공장 : 45회/h
섬유 공장 : 15회/h
제과 공장 : 25회/h
축사 및 온실 : 10회/h
건물 전체 또는 국소적인 냉방
층고가 5m 이상일 경우, 체적(m³) = 면적(㎡) X 4~5m 로 계산
제품 사양
| Model | AZK18-ZX10E | AZK18-ZX32E |
AZK18-ZX10EZ | |
| WIND SUPREMO | |
|
| |
| 송풍기 | 풍량 (㎥/h) |
18,000 | 18,000 | 18,000 |
정압 (Pa) |
190 | 190 / 83 | 190 | |
Type |
Axial | Axial | Axial (Brushless DC Motor) | |
Speed 콘트롤 |
Multi-speed | 2단 | Multi-speed | |
송풍 방향 | Up / Down | Up / Down | Up / Down | |
| 전기특성 | 소비전력 (kW) | 1.1 | 1.1 / 0.37 | 0.74 |
운전전류 (A) | 5.6 | 2.0 / 0.85 | ||
전원 (Φ/V/Hz) | 1 / 220 / 60 | 3 / 380 / 60 | 1 / 220 / 60 | |
| 적용 면적 (㎡) | 150 ~ 300 | 150 ~ 300 | 150 ~ 300 | |
| 소음 (dB) | ≤ 76 | ≤ 76 | ≤ 76 | |
| 재질 | UV 차단 고강도 플라스틱 | UV 차단 고강도 플라스틱 | UV 차단 고강도 플라스틱 | |
| 물탱크 용량 (ℓ) | 30 | 30 | 30 | |
| 물소비량 (ℓ/h) | 15 ~ 25 | 15 ~ 25 | 15 ~ 25 | |
| 인텔리전트 클리닝 | O | O | O | |
| 통합제어 | Option | Option | Option | |
| 콘트롤러 | 인텔리전트 LCD | Button / Knob 스위치 | 인텔리전트 LCD | |
| 온.습도 콘트롤 | Option | - | Option | |
| 덕트 연결 (mm) | 650 x 650 | 650 x 650 | 650 x 650 | |
| 제품 크기 (mm) | 1150 x 1150 x 950 | 1150 x 1150 x 950 | 1150 x 1150 x 950 | |
| 제품 중량 (kg) | 80 | 80 | 67 | |
| 운전 중량 (kg) | 110 | 110 | 97 | |
| Model | AZL18-LX10C | AZL18-LS10CZ | |
| WIND PACIFIC | |
|
|
| 송풍기 | 풍량 (㎥/h) | 18,000 |
18,000 |
| 정압 (Pa) | 163 | 163 |
|
| Type | Centrifugal | Centrifugal (Brushless DC Motor) |
|
| Speed 콘트롤 | Multi-speed / 인버터 |
Multi-speed / 인버터 |
|
| 송풍 방향 | Up / Down | Up / Down | |
| 전기특성 | 소비전력 (kW) | 1.5 | 1.5 |
| 운전전류 (A) | 11 | 11 | |
| 전원 (Φ/V/Hz) | 1 / 220 / 60 | 1 / 220 / 60 | |
| 적용 면적 (㎡) | 150 ~ 300 | 150 ~ 300 | |
| 소음 (dB) | ≤ 76 | ≤ 69 | |
| 재질 | UV 차단 고강도 플라스틱 | UV 차단 고강도 플라스틱 | |
| 물탱크 용량 (ℓ) | 30 | 30 | |
| 물소비량 (ℓ/h) | 15 ~ 25 | 15 ~ 25 | |
| 인텔리전트 클리닝 | O | O | |
| 통합제어 | Option | Option | |
| 콘트롤러 | 인텔리전트 LCD | 인텔리전트 LCD | |
| 온.습도 콘트롤 | Option | Option | |
| 덕트 연결 (mm) | 650 x 650 | 650 x 650 | |
| 제품 크기 (mm) | 1150 x 1150 x 950 | 1150 x 1150 x 950 | |
| 제품 중량 (kg) | 87 | 77 | |
| 운전 중량 (kg) | 117 | 107 | |
| Model | AZL25-ZX32B | AZL30-ZX32B |
|
| WIND DOMINATION | |
|
|
| 송풍기 | 풍량 (㎥/h) | 25,000 |
30,000 |
| 정압 (Pa) | 306 / 128 | 366 / 160 |
|
| Type | Axial | Axial |
|
| Speed 콘트롤 | 2단 |
2단 |
|
| 송풍 방향 | Up / Down | Up / Down | |
| 전기특성 | 소비전력 (kW) | 2.2 / 0.75 | 3.0 / 1.0 |
| 운전전류 (A) | 5.4 / 2.7 | 7.1 / 3.5 | |
| 전원 (Φ/V/Hz) | 3 / 380 / 60 | 3 / 380 / 60 | |
| Fan Speed 조절 | 2단 | 2단 | |
| 소음 (dB) | ≤ 78 | ≤ 80 | |
| 재질 | UV 차단 고강도 플라스틱 | UV 차단 고강도 플라스틱 | |
| 물탱크 용량 (ℓ) | 55 | 55 | |
| 물소비량 (ℓ/h) | 25 ~ 30 | 25 ~ 30 | |
| 인텔리전트 클리닝 | O | O | |
| 통합제어 | Option | Option | |
| 콘트롤러 | Button / Knob 스위치 | Button / Knob 스위치 | |
| 온.습도 콘트롤 | Option | Option | |
| 덕트 연결 (mm) | 765 x 765 | 765 x 765 | |
| 제품 크기 (mm) | 1250 x 1250 x 1310 | 1250 x 1250 x 1310 | |
| 제품 중량 (kg) | 125 | 125 | |
| 운전 중량 (kg) | 175 | 180 | |
어플리케이션
전자기계 및 기계 제조 산업의 작업 환경 개선을 위한 환기 및 냉방 솔루션
포장 및 인쇄 작업장의 환기.냉방을 통한 작업 환경 개선 솔루션
제조산업 작업장의 냉방 및 환기 솔루션
데이터 센터의 효율적인 냉방 및 에너지 절감 솔루션
화학 공장의 안전하고 쾌적한 작업 환경을 위한 환기 및 냉방 솔루션
물류 창고의 냉방 및 보관 환경 개선 솔루션
철도 유지보수 시설물의 환기 및 냉방 효율성 개선 솔루션
에너지 절감 자연 냉방
